生化培養箱的使用、維護
生化培養箱具有制冷和加熱雙向調溫系統，溫度可控的功能，是植物、生物、微生物、遺傳、病毒、醫學、環保等科研，教育部門不可缺少的實驗室設備，廣泛應用于低溫恒溫試驗、培養試驗、環境試驗等等。其主要特點：
1、箱體的隔熱材料采用聚胺酯現場發泡的泡沫塑料，對外來熱（冷）源有較強的抗干擾能力。
2、內腔采用工程塑料成型工藝制作，有較強的抗腐蝕能力。
3、全玻璃式箱門方便觀察工作內腔。
4、為保護制冷壓縮機，控制線路設計有斷電保護和4分鐘延時功能。
5、溫度自動控制，采用紅色LFD顯示器顯示數字直觀清晰。
使用說明：
1、將培養箱放于平整堅實的地面上，調節箱體下端兩支撐螺桿，使箱體安置平穩。
2、插上電源插座（電源應有良好接地），按下“電源開關”，顯示屏亮，此時顯示屏所顯示的是培養箱室內的實際溫度及其工作時間。
3、 時間設定：時間設定包括“分鐘”與“小時”的設定。按下“SET” 設置鍵，當“分鐘”數碼管顯示位的右下角小數點亮，即進入“分鐘”的設置狀態，再按 “▲”或“▼”鍵來確認培養箱本次工作的“分鐘”時間（**長為59分鐘）；再按“SET”鍵，當“小時”數碼管顯示位的右下角小數點亮時，即進入“小時” 的設置狀態，再按 “▲”或“▼”鍵來確認培養箱本次工作的“小時”時間（**長為99小時）。
4、溫度設定：按下“SET”鍵，當溫度顯示**后一位數碼管右下角的小數點亮時，即進入溫度的設置狀態，再按 “▲”或“▼”鍵來確認培養箱本次設定溫度（設定的溫度范圍為5℃～50℃）。當上述3、4步驟完成時，按下“ENTER”確認鍵以確認培養箱本次工作時間及培養箱內的工作溫度（設定溫度）。注意：當溫度設定確認之后，不能隨意頻繁的來回設定溫度，以免壓縮機啟動頻繁，造成壓縮機出現過載現象，影響壓縮機的使用壽命。
5、如需查看培養箱本次所設的工作時間及溫度，按下“SET”鍵，顯示面板即顯示所設定的時間及溫度，再按下“ENTER”鍵，培養箱的顯示值回復到原來的工作狀態。
6、如培養箱內需要照明時，按下“照明開關”即可；如箱內不需照明時，應將面板上的照明開關置于“關”的位置，以免影響上層溫度。
注意事項及其維護：
1、搬運時必須小心，箱體與水平面的夾角不得小于60°。
2、當使用溫度較低時，培養箱內會有冷凝水產生，應定期倒掉位于箱內底部積水盤內的積水。
3、為了保持設備的美觀，不得用酸或堿及其它腐蝕性物品來擦箱體表面，箱內可以用干布定期擦干。
4、當培養箱在停止使用時，應拔掉電源插頭。
5、培養箱距墻壁的**小距離應大于10cm，以確保制冷系統散熱良好。
6、室內應干燥，通風良好，相對濕度保持在85%以下，不應有腐蝕性物質存在，避免陽光直接照射在培養箱上。
7、所用電源必須具有可靠地線，確保培養箱地線與網電源的地線接觸可靠，防止漏電或網電源意外造成的危害

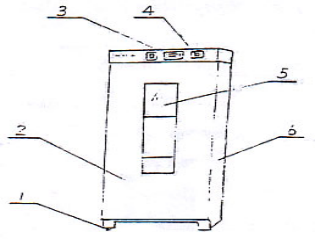

一、示意圖

1、調節螺釘        2、外門           3、溫度顯示
4、電源開關        5、玻璃觀察窗     6、箱體
 二、適用范圍
SPX系列生化培養箱適用于環境保護、醫療、衛生防疫、藥檢、農畜、水產等科研、生產部門、是水體分析的BOD測定、細菌、微生物的培養保存、植物栽培、育種試驗的專用恒溫設備
三、特點
1）  溫度控制采用集成運放線路，LED數字顯示，控溫精確可靠。
2）  工作室采用優質冷軋鋼板或不銹鋼板制成。
3）  工作室內配有照明裝置，并附有電源接口。
4）  箱體內裝有風機形成強制對流，使工作室內平均溫度更好。
5）  外門采用磁性門封，密封性好，關閉方便，外門開有觀察窗，可直接觀察工作室內的培養物情況。
6）  培養箱表面噴塑處理，整機造型美觀大方。
7）  具有冷熱自動調節功能
四、主要技術指標

型號/指數	SPX-150 SPX-150B	SPX-250 SPX-250B	SPX-300 SPX-350B
公稱容積	150	250	300
控溫范圍L	5-50
溫度波動允差℃	±1
溫度不均勻值℃	±2
制冷劑	R-12
額定功率W	220	280	300
電源	220V，50Hz
工作時間	連續
工作環境℃	5-40
外形尺寸cm	62×64×123	65×70×148	59×65×177
工作室尺寸cm	52×37×78	55×45×102	50×48×123
包裝箱尺寸cm	78×84×143	81×85×166	74×80×188
凈重/毛重	85/113	103/147	105/160

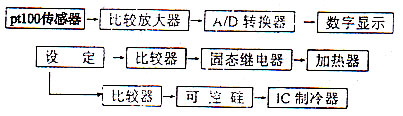

五、電器方框圖#p#分頁標題#e#

本機由位于箱內的感溫元件——pt100溫度傳感器所感受到的實際溫度變換成電信號經放大后控制加熱器或制冷壓縮機工作，從而達到所需溫度
六、使用說明
1、利用箱體底部調節螺釘調節，使箱體安置平穩。
2、將培養箱接通220V，50Hz電源，且電源插座應有良好接地。接通“電源”開關，LED數碼管兩，此時顯示的是培養室內實際溫度。
3、控溫詳細使用說明及維護修理請閱讀控溫儀說明書。
七、注意事項
1、箱內不需要照明時，請將面板上的照明開關置于“關”的位置，以免影響上層溫度。
2、本設備外殼應可靠接地，且應安置在避陽光，陰涼通風的地方設備與墻必須有10CM以上的距離。搬運要小心，搬運時與水平面夾角不得小于45°
3、本機背部裝有二組保險絲盒，左面為制冷加熱負載保險絲盒，若機器運轉出現故障，例如控溫失靈，不加熱或不制冷，必須切斷電源，分別檢查檢查保險絲是否完好，再檢查相應部位。
4、當使用溫度較低時，應定期倒掉位于箱內底部積水盤內的積水。
5、為了保持設備的美觀，請不要用酸或堿及其他有腐蝕性物品來擦表面，箱內可以用布定期擦凈。
八、故障處理

現象	原因	處理辦法
1、無電源	1、插頭未插好或斷線	1、插好插頭或接好線
	2、熔斷器開路	2、更換熔斷器
2、不加熱	1、電熱管壞	1、更換電熱管
	2、軸流風機壞	2、更換軸流風機
	3、線路控制板失控	3、更換線路控制板
3、不制冷	1、制冷液泄露	1、加制冷液
	2、溫度傳感器壞	2、更換溫度傳感器
	3、線路控制板失控	3、更換線路控制板

    裝箱單

序號	名稱	類別	數量	備注
1	SPX生化培養箱	主機	1臺
2	擱板	配件	150L 3 塊	250L 4塊
3	本使用說明書	文件	1份
4	產品保修卡	文件	1份
5	產品合格證	文件	1份
6	本裝箱單	文件	1份



數顯生化培養箱維護和保養：
1 每日觀察培養箱溫度是否符合規定。發現異常情況及時請專業人員修理。
2 箱內照明異常時要及時更換照明燈具。
3 發現加熱（制冷）異常時檢查加熱爐絲（壓縮機）是否損壞，損壞后及時修復。
4及時清潔培養箱外衛生，保持潔凈無塵。每周應用消毒水對培養箱內膽徹底清潔一次。每季度更換不同品種的消毒水，以免產生耐藥菌種。
5 每年應對此設備進行一次性能驗證。
6 使用該設備前認真檢查電源電壓與儀器要求是否相符。
7 設備不使用時,置各控制開關處于非工作狀態，切斷電源。

生化培養箱之電路工作原理
溫度傳感器電路采用新型溫度傳感器集成電路ICl。　電壓比較器電路由電阻器Rl-R7、溫度設定電位器RPl、R陀和電壓比較器集成電路IC2(Nl、N2)組成。　控制執行電路由晶體管Vl、V2、繼電器Kl、K2和二極管VDl、VD2等組成。#p#分頁標題#e#
電位器RPl用來設定溫度的上限，RP2用來設定溫度的下限。繼電器Kl通過加熱中間繼電器控制加熱器件，繼電器KZ通過制冷中間繼電器控制電冰箱的制冷系統。　IC2的5腳和2腳分別接RPl和RP2的中心插頭上，IC2的6腳、3腳通過電阻器R3與ICI的輸出端相連。在IC2的2腳電壓值減去5腳電壓值約等于0.OlV時，對應的溫度為1℃。
當生化培養箱內的溫度在設定的溫度范圍內時，IC2的2腳電壓高于5腳電壓，3腳、6腳電壓與2腳電壓相等 (或低于2腳電壓而高于5腳電壓)，1腳和7腳均輸出低電平，VI和V2均截止，繼電器Kl、K2均不吸合，制冷與制熱電路均不工作。
當箱內溫度超過設定溫度的上限時，IC2的3腳、6腳電壓將高于2腳電壓和5腳電壓，IC2的1腳由低電平變為高電平，使V2導通，繼電器K2吸合，其常開觸點接通，制冷系統工作。當箱內溫度低于設定溫度的下限時，IC2的3腳和6腳電壓低于2腳電壓和5腳電壓，IC2的7腳由低電平變為高電平，便Vl導通，繼電器Kl吸合，其常開觸點接通，加熱電路工作。
元器件選擇　Rl-R5均選用1/4W金屬膜電阻器，其精度應為士1%;R6-R9可選用1/4W的碳膜電阻器。 RPl和RP2均選用精度較高的線繞式電位器。　C選用獨石電容器。　VDl和VD2均選用1N4148型硅開關二極管。　Vl和V2選用S9013或C8050型硅NPN晶體管。　ICl選用LM35DZ或LM36、TMP36型溫度傳感器集成電路;IC2選用LM393運算放大集成電路。　Kl和K2均選用l2V的直流繼電器。
